产品说明：

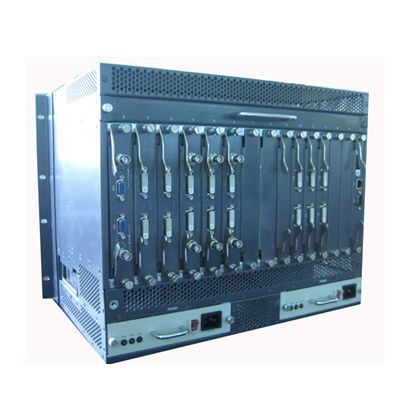

TM110MV380多屏拼接器是一款纯硬件的专业化的图像处理设备，能够将多个动态画面显示在多个屏幕上面，实现多窗口拼接的功能。专为要求高质量显示多个视频画面的场合设计，为指挥中心、视频会议、多媒体多功能厅等场所的应用提供了一套理想的解决方案。
TM110MV380多屏幕拼接控制器采用大规模FPGA 阵列式组合处理构架，全硬件设计，自建核心 CPU 和操作系统。控制器集超宽带视频信号采集、实时高分辨率数字图像处理、二维高阶数字滤波等高端图像处理技术于一身，具有强大的处理能力。控制器采用多总线并行和多总线数据交换的处理机制,能从根本上保证对所有输入视频进行全实时处理，图像没有延迟，无丢帧现象。
TM110MV380系列多屏幕拼接控制器支持多种视频输入模式， 包括复合视频（ DVD 或摄像头信号），电脑信号（VGA 和 DVI 信号）等。其中对复合视频，能做到NTSC/PAL制式自适应；对计算机视频，能支持目前几乎所有的常见显示分辨率；数字视频可支持 1080P 高清信号。多屏幕拼接控制器支持 RGB/DVI 输出方式，支持所有常见的现实分辨率。
TM110MV380多屏拼接器不仅图像质量出色，而且新增了诸多功能，例如，基于 Web 的控制、动态调整窗口大小、添加边框和标题等，因此，TM110MV380多屏拼接器是需要在监视器或投影机上显示多幅图像的应用领域的理想之选。TM110MV380多屏拼接器每路输入都可在屏幕上的任意位置进行大小调整和定位。显示方式几乎不受任何限制。TM110MV380多屏拼接器支持实时、动态地移动窗口以及调整窗口大小。
用户可在 RGB 和 DVI 两种格式，最高为 1600 x 1200 的分辨率中任意选择输出设置，这确保了输出信号可与任何显示屏匹配。通过采用 DVI 格式的输入信号和输出信号，可以形成一条从信号源到显示屏的全数字信号通路。更为方便的是，可将 RGB 和 DVI 格式的双路输出信号分别输出至两个单独的显示器。
TM110MV380多屏拼接器专为移动和恶劣环境设计，包括作战指挥中心、海军和空降控制台以及军用运输装置等。为了适应恶劣的环境条件，获得可靠的显示效果，它在结构上做了许多改进，包括加固机箱、增加空气过滤以及加强通风等。
通过 RS-232 或以太网端口的命令行接口或标准 Web 浏览器的图形化界面，可以轻松地设置并控制所有功能。
功能特点：
Ø 支持CVBS、VGA、DVI、HDMI、SDI、YPbPr等多种信号输入；
Ø 平稳地调整输入信号大小和移动输入信号；
Ø Web 操作，以太网和 RS-232 控制；
Ø 一个公共区域内可开8个窗口，调整为任意长宽比；
Ø 所有窗口可任意漫游、叠加、缩放；
Ø 所有输入输出通道都为独立卡，可以热插拔，根据需求灵活配置，便于维护；
Ø 彩色背景；
Ø 紧凑型19 U 标准机箱；
Ø RGB 和 DVI 输出信号；
Ø 双备份冗余电源。
技术参数表：
输入通道最大分辨率： 1600x1200，60Hz
视频采集
输入信号:支持CVBS、VGA、DVI、HDMI、SDI、YPbPr等多种信号输入
拼接输出通道
输出信号格式：VGA（Sub-15）或者DVI (DVI-I )
输出通道最大分辨率：1600x1200,60Hz
控制软件
控制接口： 串口RS-232 、网口 RJ-45
控制协议：串口协议 、网络协议
控制软件：TOPTRON GPMV多屏幕拼接控制软件
其他规格
输入电压： AC 220V-240V 60Hz
功率：300W
备份电源：1+1 冗余备份 （可选）
平均故障间隔时间（MTBF）： 120000小时
